Systèmes de châssis & tiroirs d’alimentation DC clé en main EA

Intégration de systèmes haute performance pour les alimentations EA conventionnelles et refroidies par eau

Les charges électroniques et les alimentations DC flexibles haute puissance de EA sont intégrées dans des tiroirs 19″ ou des solutions de châssis fermés, et peuvent être adaptées avec un coût raisonnable aux besoins spécifiques des utilisateurs, grâce à leur conception modulaire, leurs puissances normalisées et les modules de protection utilisés.

Les systèmes de tiroirs 19“ ou de châssis peuvent être conçu en tant que sources DC pures, avec des alimentations, ou en tant que charges pures, avec des charges électroniques. D’autre part, les alimentations EA peuvent être conventionnelles ou bidirectionnelles, et les charges peuvent être conventionnelles ou régénératives afin d’obtenir la double compétence d’une source et d’une charge. Des unités à densité de puissance élevée peuvent facilement être mises en parallèle jusqu’à 1.92MW en sortie, avec une tension jusqu’à 2000 VDC.

Les séries d’alimentations DC et de charges électroniques disposent chacune d’un affichage à panneau tactile TFT 5″ pour un contrôle, une configuration et une programmation intuitifs. L’interface intelligente vous permet de programmer et de tester rapidement, sans nécessiter de révision manuelle approfondie.

YouTube

En chargeant la vidéo, vous acceptez la déclaration de confidentialité de YouTube.
En savoir plus

Téléchargement vidéo

Vidéo récapitulative de 2 minutes sur les avantages des systèmes à tiroirs

Vrai changement de gamme automatique – Les avantages pour le test

Toutes les alimentations EA disposent d’un vrai changement de gamme automatique, qui propose la pleine puissance sur une plage de fonctionnement plus étendue, afin de tester plus d’appareils avec une seule alimentation. Le changement de gamme automatique permet à l’alimentation de s’adapter automatiquement à des tensions de sortie plus élevées en présence d’un courant plus faible ou de maintenir des courants élevés en présence d’une tension plus faible. Le véritable changement de gamme automatique de EA peut fournir une pleine puissance jusqu’à 33% de la tension de sortie nominale.

  • Faîtes des économies de budget et d’espace
  • Pas de surdimensionnement de l’alimentation
  • Une seule alimentation pour plus de tests
  • La polyvalence pour les tests futurs

Récupération d’énergie régénérative

La PSB est bidirectionnelle, ce qui signifie qu’elle peut agir comme une source (délivrer) ou comme une charge (absorber) de courant et réinjecter ce courant sur le réseau local avec un rendement pouvant atteindre 96% d’efficacité. La fonction de charge électronique intégrée est régénérative, faisant de la PSB une solution très écologique, en plus de réduire l’investissement et l’encombrement de l’équipement de test.

  • Économies d’électricité + coûts moindre
  • Rendement approx. 96%
  • Retour sur investissement rapide
  • Écologique

Contrôle à distance Anybus interchangeable

Les modules EA “Anybus” sont installés facilement par l’utilisateur et peuvent être interchangés en seulement quelques minutes à l’aide d’un tournevis lorsque différents protocoles de communication sont souhaités. Depuis un ordinateur ou avec le contrôle à distance, vous avez plusieurs solutions telles que les interfaces Ethernet, USB, EtherCAT, ProfiNET, ProfiBUS, CAN, CANOpen, Modbus, Devicenet et RS232.

Plus de performance

Valeurs supérieures

Gain de temps

Remise

Séries et types d’appareils

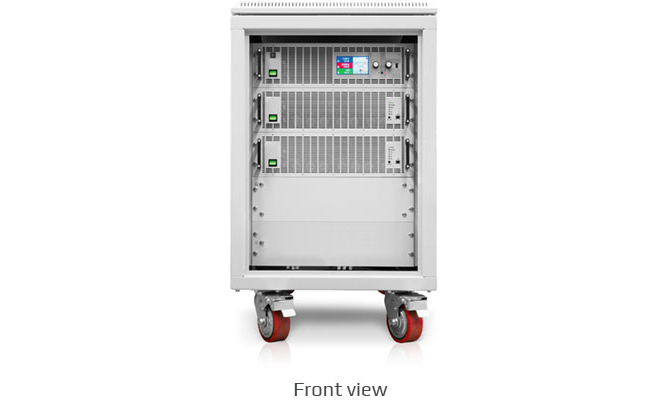

Systèmes de châssis avec 15 unités de hauteur (15 U)

Gamme de puissance de 15 – 95kW

ea-elektroautomatik schranksysteme
Fonctionnalités
  • Adaptés pour 380 V, 400 V et 480 V AC
  • Compatibles avec des alimentations bidirectionnelles avec alimentations régénératives (PSB) ou des alimentations (PSI)
  • Utilisation intuitive à avec le panneau tactile TFT couleur multilingue
  • Générateur de fonctions évolué
  • Application pour photovoltaïque, batteries, piles à combustible et autres
  • Fonctions de protection évoluées (OVP, OCP, OT…)
  • Interfaces USB, Ethernet et analogique en standard
  • Emplacement Plug & Play pour les interfaces numériques
  • Toutes les interfaces sont isolées galvaniquement
  • Option : refroidissement par eau
  • Option : protection NA (1 avec système d’arrêt d’urgence
  • Option : système d’arrêt d’urgence sans protection NA
  • Logiciel de contrôle EA Power Control
  • Logiciel de simulation EA Battery Simulator (PSB)
  • Bibliothèque utilisateur LabVIEW VI
  • Ensemble de drivers IVI
  • Protocoles SCPI et ModBus
  • Châssis 19″ en 15 HE
  • Évolutifs jusqu’à 4 appareils par châssis
Équipement de la série 9000
Gammes de puissance : 15 à 45 kW
Gammes de puissance : 15 à 45 kW
Charges électroniques DC programmables : EL 9000B / ELR 9000
Alimentations DC de laboratoire bidirectionnelles programmables : PSB
Unités de hauteur : 3 U
Équipement de la série 10000
Gammes de puissance : jusqu’à 90 kW
Alimentations Dc de laboratoire programmables : PSI 10000
Charges électroniques DC programmables : ELR 10000
Alimentations DC de laboratoire bidirectionnelles programmables : PSB 10000
Unités de hauteur : 4 U

Systèmes de châssis avec 24 unités de hauteur (24 U)

Gamme de puissance de 15 – 120kW

ea-elektroautomatik schranksysteme
Fonctionnalités
  • Adaptés à 380 V, 400 V et 480 V AC
  • Compatibles avec des alimentations bidirectionnelles avec alimentations régénératives (PSB) ou des alimentations (PSI)
  • Utilisation intuitive à avec le panneau tactile TFT couleur multilingue
  • Générateur de fonctions évolué
  • Application pour photovoltaïque, batteries, piles à combustible et autres
  • Fonctions de protection évoluées (OVP, OCP, OT…)
  • Interfaces USB, Ethernet et analogique en standard
  • Emplacement Plug & Play pour les interfaces numériques
  • Toutes les interfaces sont isolées galvaniquement#
  • Option : refroidissement par eau
  • Option : protection NA (1 avec système d’arrêt d’urgence#
  • Option : système d’arrêt d’urgence sans protection NA
  • Logiciel de contrôle EA Power Control
  • Logiciel de simulation EA Battery Simulator (PSB)
  • Bibliothèque utilisateur LabVIEW VI
  • Ensemble de drivers IVI
  • Protocoles SCPI et ModBus
  • Châssis 19″ en 15 HE
  • Évolutifs jusqu’à 4 appareils par châssis
Équipement de la série 9000
Gammes de puissance : 15 à 45 kW
Alimentations DC de laboratoire programmables : PS 9000 / PSE 9000 / PSI 9000
Charges électroniques DC programmables : EL 9000B / ELR 9000
Alimentations DC de laboratoire bidirectionnelles programmables : PSB 9000
Unités de hauteur : 3 U
Équipement de la série 10000

Gammes de puissance : jusqu’à 120 kW
Alimentations DC de laboratoire programmables : PSI 10000
Charges électroniques DC programmables : ELR 10000
Alimentations DC de laboratoire bidirectionnelles programmables : PSB 10000
Unités de hauteur : 4 U

Systèmes de châssis avec 42 unités de hauteur (42 U)

Jusqu’à 1920kW en châssis 19″

ea-elektroautomatik schranksystem
Fonctionnalités
  • Adaptés à 380 V, 400 V et 480 V AC
  • Compatible avec des alimentations bidirectionnelles avec réinjection régénérative (PSB 10000) ou des charges avec réinjection régénérative (ELR 10000) ou des alimentations (PSI 10000)
  • Puissance nominale jusqu’à 240 kW par châssis ou jusqu’à un maximum de 1920 kW comme système maître / esclave
  • Tensions nominales jusqu’à 2000 V
  • Configurations 60 V selon SELV
  • Utilisation intuitive avec le panneau tactile TFT couleur multilingue
  • Générateur de fonctions évolué
  • Application pour photovoltaïque, batteries, piles à combustible et autres
  • Fonctions de protection évoluées (OVP, OCP, OT…)
  • Interfaces USB, Ethernet et analogique en standard
  • Emplacement Plug & Play pour les interfaces numériques
  • Toutes les interfaces sont isolées galvaniquement
  • Construction conforme à la norme EN 60204-1 (Machinery Directive)
  • Diverses options :
  • Système d’arrêt d’urgence
  • Surveillance de l’isolement
  • Protection secteur et du système (pour les appareils régénératifs)
  • Refroidissement par eau
Equipment with series 9000
Power ranges: 15 to 45 kW
Programmable DC laboratory power supplies: PS 9000 / PSE 9000 / PSI 9000
Programmable DC electronic loads: EL 9000B / ELR 9000
Programmable bidirectional DC laboratory power supplies: PSB 9000
Height units: 3 U
Equipment with series 10000
Power ranges: up to 90 kW
Programmable DC laboratory power supplies: PSI 10000
Programmierbare DC Elektronische Lasten: ELR 10000
Programmable bidirectional DC laboratory power supplies : PSB 10000
Height units: 4 U

Systèmes de châssis avec plusieurs unités

Jusqu’à 1920kW en châssis 19″

ea-elektroautomatik schranksysteme
Système240480720960
Tension60 – 2000 V60 – 2000 V60 – 2000 V60 – 2000 V
Courant40…8000 A360…16000 A680…24000 A1000…32000 A
Puissance(1 – 8) x 30 kW(9 – 16) x 30 kW(17 – 24) x 30 kW(25 – 32) x 30 kW
Branchements AC2468
Courant AC max.448 A (2 x 224 A)996 A (4 x 224 A)1344 A (6 x 224 A)1792 A (8 x 224 A)
Système1200144016801920
Tension60 – 2000 V60 – 2000 V60 – 2000 V60 – 2000 V
Courant1320…40000 A1640…48000 A1960…56000 A2280…64000 A
Puissance(33 – 40) x 30 kW(41 – 48) x 30 kW(49 – 56) x 30 kW(57 – 64) x 30 kW
Branchements AC10121416
Courant AC max.2240 A (10 x 224 A)2688 A (12 x 224 A)3136 A (14 x 224 A)3584 A (16 x 224 A)
Systèmecode2404807209601200144016801920
Nombre de châssis12345678
Type de branchement réseau2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)2 x 3 courant triphasé par châssis (L1, L2, L3, N, PE)
Tension d’alimentation380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0.99380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0.99380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0.99380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0.99380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0.99380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0.99380 / 400 / 480 V (avec la protection NA installée 400 V) ∓ 10%, 45 – 66 Hz, PF > 0.99
Hauteur du système24 HE or 42 HE, dépend du nombre d’unités par châssis24 HE or 42 HE,dépend du nombre d’unités par châssis24 HE or 42 HE, dépend du nombre d’unités par châssis24 HE or 42 HE, dépend du nombre d’unités par châssis24 HE or 42 HE, dépend du nombre d’unités par châssis24 HE or 42 HE, dépend du nombre d’unités par châssis24 HE or 42 HE, dépend du nombre d’unités par châssis24 HE or 42 HE, dépend du nombre d’unités par châssis
Largeur du système60 cmapprox. 120 cmapprox. 180 cmapprox. 240 cmapprox. 300 cmapprox. 360 cmapprox. 420 cmapprox. 480 cm
Nombre d’appareils admissibles
89 – 1617 – 2425 – 3233 – 4041 – 4849 – 5657 – 64
Puissance max. atteignable240 kW480 kW720 kW960 kW1200 kW1440 kW1680 kW1920 kW

Systèmes de châssis avec plusieurs unités

Jusqu’à 1920kW en châssis 19″

ea-elektroautomatik schranksystem

Gros plan de la distribution d’eau d’un châssis avec huit unités et le refroidissement par eau (système 240 kW), bus DC

Vue en gros plan du bus DC (système de châssis 24U)

Vue de face d’un châssis avec huit unités refroidies par eau dans des boîtiers scellés hermétiquement

Vue en gros plan du bus share et du bus maître / esclave
