Wysokowydajna strona
systemy szaf

Dla indywidualnych rozwiązań branżowych

Systemy szaf zasilających DC pod klucz od EA

Potężna integracja systemu dla zasilaczy EA chłodzonych powietrzem lub wodą

Elastyczne zasilacze DC wysokiej mocy i obciążenia elektroniczne EA mogą być zintegrowane w systemach szaf 19″, a dzięki modułowej budowie i standardowym modułom zasilającym mogą być ekonomicznie dostosowane do szerokiego zakresu zastosowań przemysłowych.

Systemy szafowe 19″ mogą być wyposażone w taki sposób, że działają jako czyste źródło prądu stałego, jako czyste obciążenie prądem stałym lub też w sposób mieszany. Możliwe jest zastosowanie źródeł jednokierunkowych lub dwukierunkowych. Podobnie, obciążenia elektroniczne mogą być konwencjonalne (dyssypacyjne) lub regeneracyjne (regeneracyjne) w zależności od wymagań systemu. Urządzenia o dużej gęstości mocy mogą być bez problemu łączone równolegle do mocy wyjściowej 2 MW przy napięciu roboczym do 2000 Vdc.

Wszystkie źródła DC i obciążenia elektroniczne wyposażone są w wyświetlacz dotykowy TFT zapewniający intuicyjną obsługę, konfigurację i programowanie. Wygodny interfejs HMI (Human-Machine-Interface) umożliwia szybką konfigurację procedur testowych bez konieczności sięgania do instrukcji obsługi, a tym samym szybkie programowanie systemu.

YouTube

Wczytując film, akceptujesz politykę prywatności YouTube.
Dowiedz się więcej

Ładunek wideo

Zalety systemu regałów podsumowane w 2 minuty

Rzeczywista wymiana autorska – korzyści dla testu

Wszystkie stojaki EA Power Racks oferują prawdziwą automatyczną zmianę ustawień. Dzięki temu pełna moc źródłowa i pochłaniająca urządzeń jest dostępna w dodatkowych zakresach pracy. Im mniejszy prąd jest wymagany w tych obszarach, tym wyższe jest dostępne napięcie. Wyższe prądy są możliwe przy niższych napięciach. Pozwala to na testowanie szerszego zakresu DUT przy użyciu jednego źródła zasilania. Funkcja automatycznej zmiany EA zapewnia pełną moc wyjściową i wejściową począwszy od 33% napięcia i prądu systemu.

  • Oszczędność miejsca i przyjazny dla budżetu
  • Wybór systemu z optymalizacją kosztów i korzyści
  • Tylko jeden stojak zasilania DC dla wielu różnych DUT
  • Wszechstronne i elastyczne dla przyszłościowych testów

Produkcja energii regeneracyjnej

Programowalne systemy szaf sterowniczych EA pracują w trybie regeneracji obciążenia. Pobierają one napięcie stałe z podłączonego DUT i przetwarzają je na napięcie zmienne z wydajnością do 95%. Jest ona następnie wprowadzana z powrotem do lokalnej sieci energetycznej i ponownie wykorzystywana. Oznacza to, że cena zakupu systemu amortyzuje się poprzez znaczne obniżenie kosztów energii elektrycznej. Ponadto systemy regałowe EA, zaprojektowane jako dwukierunkowe źródło lub jako czysto regeneracyjny system obciążenia, nie generują prawie żadnego ciepła odpadowego w porównaniu z konwencjonalnymi obciążeniami. Dzięki temu jest to rozwiązanie przyjazne dla środowiska i efektywne kosztowo, a także znacznie minimalizujące wymaganą przestrzeń.

  • Duża oszczędność kosztów energii elektrycznej aż do amortyzacji
  • Sprawność do 96% w trybie źródła i obciążenia
  • Kompaktowa konstrukcja dzięki najnowocześniejszej topologii HF
  • Przyjazny dla środowiska dzięki regeneracji sieciowej i niskiej emisji hałasu

Wymienne interfejsy Anybus

Moduły EA “Anybus interface” mogą być doposażane lub wymieniane przez użytkownika bez większego wysiłku, jeśli wymagane są inne protokoły komunikacyjne. Dostępnych jest wiele opcji dla komputera lub zdalnego sterowania, takich jak interfejsy analogowe, USB, Ethernet, EtherCAT, Profinet, Profibus, CAN, CANOpen, Modbus, Devicenet i RS232.

Więcej mocy

Wyższe wartości

Oszczędność czasu

Oszczędność kosztów

Typy i serie urządzeń

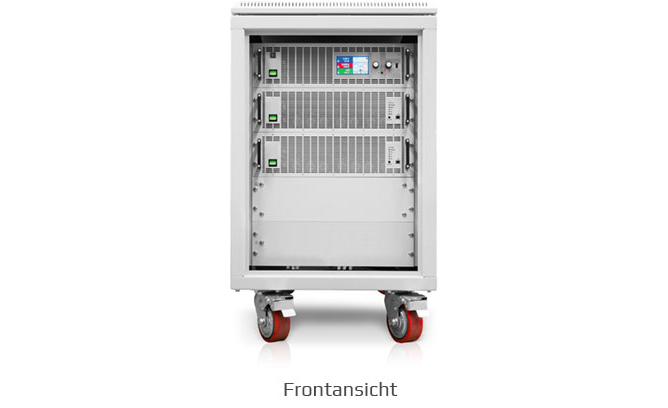

Systemy szaf z 15 jednostkami wysokości (15 U)

Zakres mocy od 15 do 95 kW

Cechy
  • Dla sieci 380V do 480V AC
  • Do jednokierunkowych i dwukierunkowych zasilaczy i obciążeń elektronicznych
  • Intuicyjna obsługa dzięki wielojęzycznemu kolorowemu wyświetlaczowi dotykowemu TFT
  • Zintegrowany generator funkcyjny
  • Symulacje dla aplikacji fotowoltaicznych, bateryjnych, ogniw paliwowych itp.
  • Rozbudowane funkcje ochronne (OVP, OCP, OTP…)
  • Interfejs USB i analogowy w standardzie
  • Gniazdo Plug & Play dla dalszych interfejsów cyfrowych
  • Wszystkie interfejsy izolowane galwanicznie
  • Opcjonalnie: Chłodzenie wodą

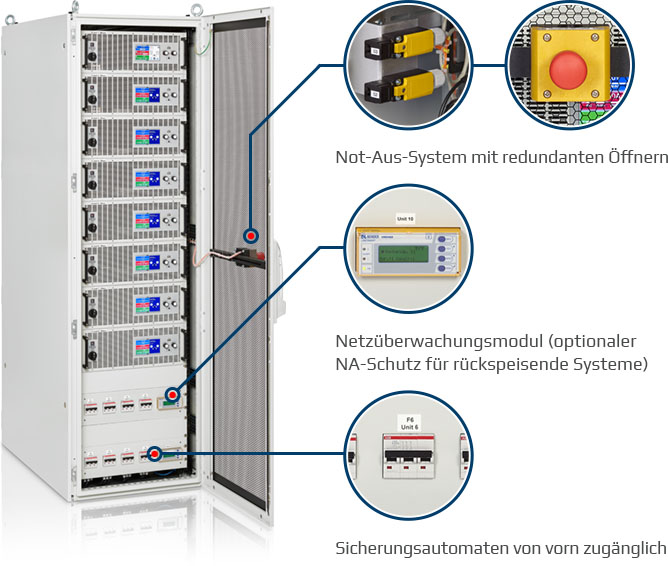

  • Opcjonalnie: System zatrzymania awaryjnego (dyrektywa maszynowa EN 60204-1)
  • Opcjonalnie: Gridmonitor (ENS)
  • Opcjonalnie: Monitor izolacji
  • Oprogramowanie sterujące EA Power Control
  • Oprogramowanie symulacyjne EA Battery Simulator
  • Biblioteka użytkownika LabVIEW VI
  • Pakiet sterowników IVI
  • Pliki DBC (wektor)
  • Protokół SCPI i ModBus
  • Do 90kW w szafie 19″ 15 U
Wyposażone w serię 9000
Zakresy mocy: od 15 do 45 kW
Programowalne zasilacze laboratoryjne prądu stałego: PS 9000 / PSE 9000 / PSI 9000
Programowalne Obciążenia Elektroniczne DC: EL 9000B / ELR 9000
Programowalne dwukierunkowe zasilacze laboratoryjne DC : PSB + PSBE 9000
Jednostki wysokości: 3 U
Wyposażone w serię 10000
Zakresy mocy: do 90 kW
Programowalne zasilacze laboratoryjne prądu stałego: PSI 10000
Programowalne Obciążenia Elektroniczne DC: ELR 10000
Programowalne dwukierunkowe zasilacze laboratoryjne DC : PSB 10000
Jednostki wysokości: 4 U

Systemy szaf z 24 jednostkami wysokości (24 U)

Zakres mocy od 15 do 120 kW

Cechy
  • Dla sieci 380V do 480V AC
  • Do jednokierunkowych i dwukierunkowych zasilaczy i obciążeń elektronicznych
  • Intuicyjna obsługa dzięki wielojęzycznemu kolorowemu wyświetlaczowi dotykowemu TFT
  • Zintegrowany generator funkcyjny
  • Symulacje dla aplikacji fotowoltaicznych, bateryjnych, ogniw paliwowych itp.
  • Rozbudowane funkcje ochronne (OVP, OCP, OTP…)
  • Interfejs USB i analogowy w standardzie
  • Gniazdo Plug & Play dla dalszych interfejsów cyfrowych
  • Wszystkie interfejsy izolowane galwanicznie
  • Opcjonalnie: Chłodzenie wodą
  • Opcjonalnie: System zatrzymania awaryjnego (dyrektywa maszynowa EN 60204-1)
  • Opcjonalnie: Gridmonitor (ENS)
  • Opcjonalnie: Monitor izolacji
  • Oprogramowanie sterujące EA Power Control
  • Oprogramowanie symulacyjne EA Battery Simulator
  • Biblioteka użytkownika LabVIEW VI
  • Pakiet sterowników IVI
  • Pliki DBC (wektor)
  • Protokół SCPI i ModBus
  • Do 120kW w szafie 19″ 24 U
Wyposażone w serię 9000
Zakresy mocy: od 15 do 45 kW
Programowalne zasilacze laboratoryjne prądu stałego: PS 9000 / PSE 9000 / PSI 9000
Programowalne Obciążenia Elektroniczne DC: EL 9000B / ELR 9000
Programowalne dwukierunkowe zasilacze laboratoryjne DC: PSB 9000
Jednostki wysokości: 3 U
Wyposażone w serię 10000
Zakresy mocy: do 120 kW
Programowalne zasilacze laboratoryjne prądu stałego: PSI 10000
Programowalne Obciążenia Elektroniczne DC: ELR 10000
Programowalne dwukierunkowe zasilacze laboratoryjne DC : PSB 10000
Jednostki wysokości: 4 U

Systemy szaf z 42 jednostkami wysokości (42 U)

do 1920kW

Cechy
  • Dla sieci 380V do 480V AC
  • Do jednokierunkowych i dwukierunkowych zasilaczy i obciążeń elektronicznych
  • Intuicyjna obsługa dzięki wielojęzycznemu kolorowemu wyświetlaczowi dotykowemu TFT
  • Zintegrowany generator funkcyjny
  • Symulacje dla aplikacji fotowoltaicznych, bateryjnych, ogniw paliwowych itp.
  • Rozbudowane funkcje ochronne (OVP, OCP, OTP…)
  • Interfejs USB i analogowy w standardzie
  • Gniazdo Plug & Play dla dalszych interfejsów cyfrowych
  • Wszystkie interfejsy izolowane galwanicznie
  • Opcjonalnie: Chłodzenie wodą
  • Opcjonalnie: System zatrzymania awaryjnego (dyrektywa maszynowa EN 60204-1)
  • Opcjonalnie: Gridmonitor (ENS)
  • Opcjonalnie: Monitor izolacji
  • Oprogramowanie sterujące EA Power Control
  • Oprogramowanie symulacyjne EA Battery Simulator
  • Biblioteka użytkownika LabVIEW VI
  • Pakiet sterowników IVI
  • Pliki DBC (wektor)
  • Protokół SCPI i ModBus
  • Do 240kW w szafie 19″ 42 U
  • Systemy do 2.000VDC, możliwość rozbudowy do 2MW
Wyposażone w serię 9000
Zakresy mocy: od 15 do 45 kW
Programowalne zasilacze laboratoryjne prądu stałego: PS 9000 / PSE 9000 / PSI 9000
Programowalne Obciążenia Elektroniczne DC: EL 9000B / ELR 9000
Programowalne dwukierunkowe zasilacze laboratoryjne DC: PSB 9000
Jednostki wysokości: 3 U
Wyposażone w serię 10000
Zakresy mocy: do 90 kW
Programowalne zasilacze laboratoryjne prądu stałego: PSI 10000
Programowalne Obciążenia Elektroniczne DC: ELR 10000
Programowalne dwukierunkowe zasilacze laboratoryjne DC : PSB 10000
Jednostki wysokości: 4 U

Systemy szaf z kilkoma jednostkami

do 1920kW

System240480720960
Napięcia60 – 2000 V60 – 2000 V60 – 2000 V60 – 2000 V
Prądy40…8000 A360…16000 A680…24000 A1000…32000 A
Usługi(1 – 8) x 30 kW(9 – 16) x 30 kW(17 – 24) x 30 kW(25 – 32) x 30 kW
Przyłącza prądu zmiennego2468
Max. Prąd Ac448 A (2 x 224 A)996 A (4 x 224 A)1344 A (6 x 224 A)1792 A (8 x 224 A)
System1200144016801920
Napięcia60 – 2000 V60 – 2000 V60 – 2000 V60 – 2000 V
Prądy1320…40000 A1640…48000 A1960…56000 A2280…64000 A
Usługi(33 – 40) x 30 kW(41 – 48) x 30 kW(49 – 56) x 30 kW(57 – 64) x 30 kW
Przyłącza prądu zmiennego10121416
Max. Prąd Ac2240 A (10 x 224 A)2688 A (12 x 224 A)3136 A (14 x 224 A)3584 A (16 x 224 A)
Kod systemu2404807209601200144016801920
Liczba szafek12345678
Typ przyłącza sieciowego2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)2 x 3 prądy trójfazowe na szafę (L1, L2, L3, N, PE)
Napięcie sieciowe380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99380 / 400 / 480 V (z zainstalowanym zabezpieczeniem NA 400 V) ∓ 10%, 45 – 66 Hz, PF > 0,99
Wysokość systemu24 U lub 42 U, w zależności od liczby urządzeń w szafie24 U lub 42 U, w zależności od liczby urządzeń w szafie24 U lub 42 U, w zależności od liczby urządzeń w szafie24 U lub 42 U, w zależności od liczby urządzeń w szafie24 U lub 42 U, w zależności od liczby urządzeń w szafie24 U lub 42 U, w zależności od liczby urządzeń w szafie24 U lub 42 U, w zależności od liczby urządzeń w szafie24 U lub 42 U, w zależności od liczby urządzeń w szafie
Szerokość systemu60 cmok. 120 cmok. 180 cmok. 240 cmok. 300 cmok. 360 cmok. 420 cmok. 480 cm
Liczba możliwych urządzeń89 – 1617 – 2425 – 3233 – 4041 – 4849 – 5657 – 64
Max. moc osiągalna240 kW480 kW720 kW960 kW1200 kW1440 kW1680 kW1920 kW

Systemy szaf z kilkoma jednostkami

do 1920kW

Widok z bliska dystrybucji wody w szafie z ośmioma urządzeniami i chłodzeniem wodnym (system 240 kW), szyna DC

Widok z bliska szyny DC (system szaf 24U)

Widok z przodu szafy z ośmioma jednostkami chłodzonymi wodą w hermetycznie zamkniętych obudowach

Widok z bliska na magistralę współdzieloną i magistralę master slave
