Triple Power:
Die neue EA-BT 20000 Serie

Verfügbar mit Einfach- oder Dreifach-DC-Output
Hochstrom und Hochspannung
Hohe Genauigkeit beim Messen von Spannung und Strom
Hochgeschwindigkeit mit maximiertem Durchsatz

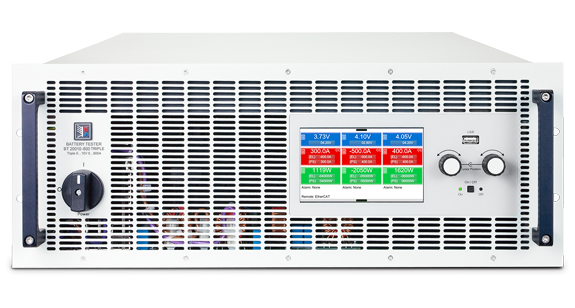

Highlight: EA-BT 20000 Triple

Profitieren Sie von Batterietests mit Dreifach-Output

Hochstrom

  • 3 Kanäle mit bis zu 600 A oder 1800 A parallel
  • Max. Leistung 30 kW
  • Für simultane Tests von bis zu drei Batterien mit 4 kW / 6 kW oder 10 kW pro Kanal

Hohe Präzision

  • Zur Batteriecharakterisierung und Kapazitätsmessung in der Produktion oder Forschung & Entwicklung
  • Messen von Spannung und Strom mit hoher Genauigkeit
  • Hohe Regelgenauigkeit

Hochgeschwindigkeit

  • Maximierter Datenfluss dank 1ms Übertragungsgeschwindigkeit
  • Verbindung zum Leitrechner per Gbit Ethernet, ProfiNet, CAN-FD, oder EtherCAT™
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

EA-BT 20000 Serie

Die Power des Triples

  • Zell-, Modul- oder Packtests mit einer max. Leistung von 1,92 MW (64 Geräte parallel)
  • 2- Quadranten-Betrieb zum Auf- und Entladen von Batteriezellen, Modulen und Packs
  • Für eine größere Bandbreite an Anwendungen: Produktion, Test, Simulation oder Recycling von Batterien

Für dreifache Hochleistungsanwendungen

Batterietests

  • Tests der elektrischen Eigenschaften
  • SOH (State-of-Health) zur Second Life Classification
  • End-of-Line (EOL) Tests
  • Kann in einem automatisierten System oder für sich allein benutzt werden

Batteriesimulation

  • Für die Simulation von Batterien als einzelne Zellen, Module oder Packs
  • Für eine optimale Gestaltung des Energiespeichersystems und der zu prüfenden Komponenten
  • Für reproduzierbare Daten
  • Mit Überstromschutz (OCP) für Sicherheit und Schutz der angeschlossenen Lasten

Batterierecycling

  • Für ein komplettes Entladen der Batterie vor dem stofflichen Recycling
  • Maximal mögliche Tiefenentladung bei hohem Ladestrom, selbst bei Spannungen unter 2 V

Die Mehrwerte

Regenerativ:
Sparen Sie Energiekosten

  • Energierückgewinnung mit einer Effizienz von bis zu über 96%
  • Signifikante Einsparungen von Kilowattstunden
  • Keine Umwandlung von Energie in Wärme / Keine kostenintensive Klimatisierung
  • Schnelle Amortisierung der EA-BT 20000 Einheiten

> Mehr dazu

Schnittstellen- und Kontrollflexibilität:
Für automatisierte Tests

  • Software EA-Power Control und EA-Battery Simulator
  • Für Konfigurations- und Testverfahren ohne Programmiersprache
  • Per Verbindung mit dem PC oder der speicherprogrammierbaren Steuerung (SPS)
  • Zwei Betriebsmodi: SPCI-Befehle für die Programmkontrolle vom PC oder ModBus-Befehle für die Programmkontrolle von der SPS
  • Flexible Kommunikationsschnittstellen: Gbit Ethernet, ProfiNet, CAN-FD oder EtherCAT™

Safety Sense:
Testen Sie sicher

  • 2nd Sense Input zur
    • Erkennung falscher Batteriepolarität
    • oder zur Erkennung von versehentlich vertauschten Cell-Trays
  • Galvanisch isolierter Share Bus für den Parallelbetrieb
  • Master-Auxiliary Bus für den Parallelbetrieb

Autoranging:
Flexible Output-Level

  • Große Bandbreite an Spannung, Strom und Leistung
  • Für einen erweiterten Einsatzbereich im Vergleich zu konventionellen Geräten

> Mehr dazu

Die Eigenschaften auf einem Blick:

  • Große Bandbreite an Versorgungsspannungen: 208 V – 480 V, +10%, 3ph AC
  • Aktive Leistungskorrektur, meist mit Faktor 0,99
  • Batterietester, 2-Quadrant zum Auf- und Entladen
  • Im Lastmodus regenerativ mit einer Energierückgewinnung ins Netz
  • Sehr hohe Effizienz von bis zu über 96%
  • Spannung von 0 – 10 V bis 0 – 920 V
  • Hochstrom mit mehr als 10 kW pro Kanal
  • Strom von 0 – 40 A bis 0 – 600 A pro Kanal
  • Volle Ausgangsleistung über einen weiten Bereich für Strom und Spannung (Autoranging)
  • Regelungsmodi CV, CC, CP, CR, hohe Auflösung mit 16bit ADCs und DACs, Auswahl der Regelungsgeschwindigkeit: Normal, Schnell, Langsam
  • Galvanisch isolierter Share Bus für den Parallelbetrieb
  • Share Bus für den Parallelbetrieb
  • Integrierte Schnittstellen mit 1 ms Kommunikationsgeschwindigkeit
  • Integrierte typische Funktion für Batterietests
  • Integrierter Batterietestmodus, Batteriesimulation
  • Kommandosprache und Treiber: SCPI und ModBus, LabVIEW, IVI

EA-BT 20000 3U


Serie Modell Spannung Stromstärke Leistung Datenblatt
BT 20010-600 0 - 10 V 0 - 600 A 0 - 6000 W
EA-BT 20000 3U BT 20060-500 0 - 60 V 0 - 500 A 0 - 15000 W
BT 20080-500 0 - 80 V 0 - 500 A 0 - 15000 W
BT 20200-210 0 - 200 V 0 - 210 A 0 - 15000 W
BT 20360-120 0 - 360 V 0 - 120 A 0 - 15000 W
BT 20500-90 0 - 500 V 0 - 90 A 0 - 15000 W
BT 20920-60 0 - 920 V 0 - 60 A 0 - 15000 W
BT 21000-40 0 - 1000 V 0 - 40 A 0 - 15000 W
BT 21500-30 0 - 1500 V 0 - 30 A 0 - 15000 W
BT 22000-20 0 - 2000 V 0 - 20 A 0 - 15000 W

EA-BT 20000 4U


Serie Modell Spannung Stromstärke Leistung Datenblatt
BT 20010-1000 0 - 10 V 1000 A 10000 W
EA-BT 20000 4U BT 20060-1000 0 - 60 V 1000 A 30000 W PDF
BT 20080-1000 0 - 80 V 1000 A 30000 W
BT 20200-420 0 - 200 V 420 A 30000 W
BT 20360-240 0 - 360 V 240 A 30000 W
BT 20500-180 0 - 500 V 180 A 30000 W
BT 20920-120 0 - 920 V 120 A 30000 W
BT 21000-80 0 - 1000 V 80 A 30000 W
BT 21500-60 0 - 1500 V 60 A 30000 W
BT 22000-40 0 - 2000 V 40 A 30000 W

EA-BT 20000 TRIPLE 4U


Serie Modell Spannung Stromstärke Leistung Datenblatt
BT 20010-400 Triple 0 - 10 V 400 A pro Kanal 4000 W pro Kanal
EA-BT 20000 Triple 4U BT 20010-600 Triple 0 - 10 V 600 A pro Kanal 6000 W pro Kanal PDF
BT 20060-340 Triple 0 - 60 V 340 A pro Kanal 10000 W pro Kanal
BT 20080-340 Triple 0 - 80 V 340 A pro Kanal 10000 W pro Kanal
BT 20200-140 Triple 0 - 200 V 140 A pro Kanal 10000 W pro Kanal
BT 20360-80 Triple 0 - 360 V 80 A pro Kanal 10000 W pro Kanal
BT 20500-60 Triple 0 - 500 V 60 A pro Kanal 10000 W pro Kanal
BT 20920-40 Triple 0 - 920 V 40 A pro Kanal 10000 W pro Kanal
